GQF型淺層氣浮設備

一、概述

該設備廣泛應用於給排水處理工程 。一，應用於以湖泊為水源的自來水廠除藻降濁 ；二 ，應用於工業污水處理工程 ，如石油化工、紡織 、印染、電鍍、制革、食品工業等領域
；三 ，應用於污水中有用物質的回收 ，如：造紙 、漿粕水中的纖維回收等領域 。

二、型號表示方法

三 、特點

• 有效水深較淺，為750-950mm；

• 池內水力停留時間短（5-10min）;

• 淨化量大，及表面負荷高 ；

• 佔地面積小 ，單位負荷輕 ，全部預製構件組裝 ，不需要操作室，設備可以架空安裝，也可多層組合 ；

• 安裝維修費用低，易於清掃 ；

• 淨化程度高 ，藻類等懸浮物去除率達90%以上，濃縮後污泥濃度達35% ；

• 該裝置採用GFA型溶氣系統 ，它結構巧妙，溶氣效率高達95%以上，具備了強抗堵塞能力 。

四 、構造及工作過程

工源公司開發的GQF型高效淺層氣浮裝置，是一種先進的快速氣浮系統 ，它在傳統氣浮理論的基礎上，又成功的運用了“淺層理論"和“零速原理"，通過精心設計，集絮凝 、氣浮、撇渣、刮泥為一體 ，是一種水質淨化處理的高效設備 。

GQF型高效淺層氣浮裝置針對傳統氣浮池的不足之處，把它的原水進口和淨化水的出口設計為移動式，以縮短原水中氣泡上浮時間 ，也就是原水流向氣浮池的同時 ，池中布水管向原水流出的相反方向移動 ，使進入到池子中的原水基本上處於相對靜止的狀態，這樣水中的氣泡則沿著垂直方向浮向水面，浮起速度接近原水中固形物上浮速度（4~10cm/min） ，因此原水中的懸浮物能很快浮到水面上，而浮渣下的淨化水仍停留在原處，當淨化水集水管移到此處時
，淨化水就能排到池外 。為了使進、出水口能同步移動 ，該機設計成圓形，進 、出口管安放在轉架上 ，使它圍繞著中心轉動，這種移動的布水方式產生“零速"。原水中的懸浮物從水中浮到表面的速度快 ，三分鐘原水就能達到淨化要求。

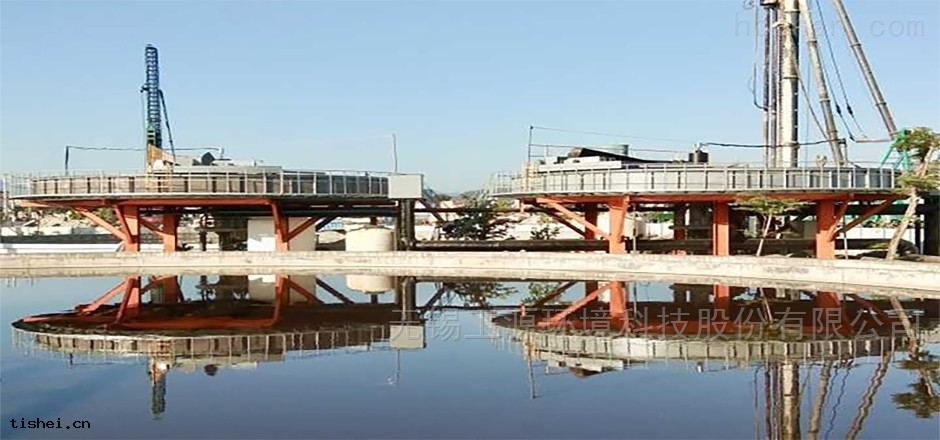

淺層氣浮設備整體呈圓柱形 ，結構緊湊 ，池子較淺。包含池體、螺旋布水機構、溶氣釋放機構 、旋轉機架 、集水機構、撇渣機構 、溶氣系統 、回流水管道及電控櫃等部件。進水口 、出水口和污泥的排出口均在設備的旋轉區域內 ，布水機構、集水機構、溶氣釋放機構都與框架緊密連接在一起，圍繞池體中心轉動 。本裝置提供成套設備總成及控制系統 ，通過集中控制與分散控制相結合，以使設備達到最佳運行狀態。

五、工藝流程圖
